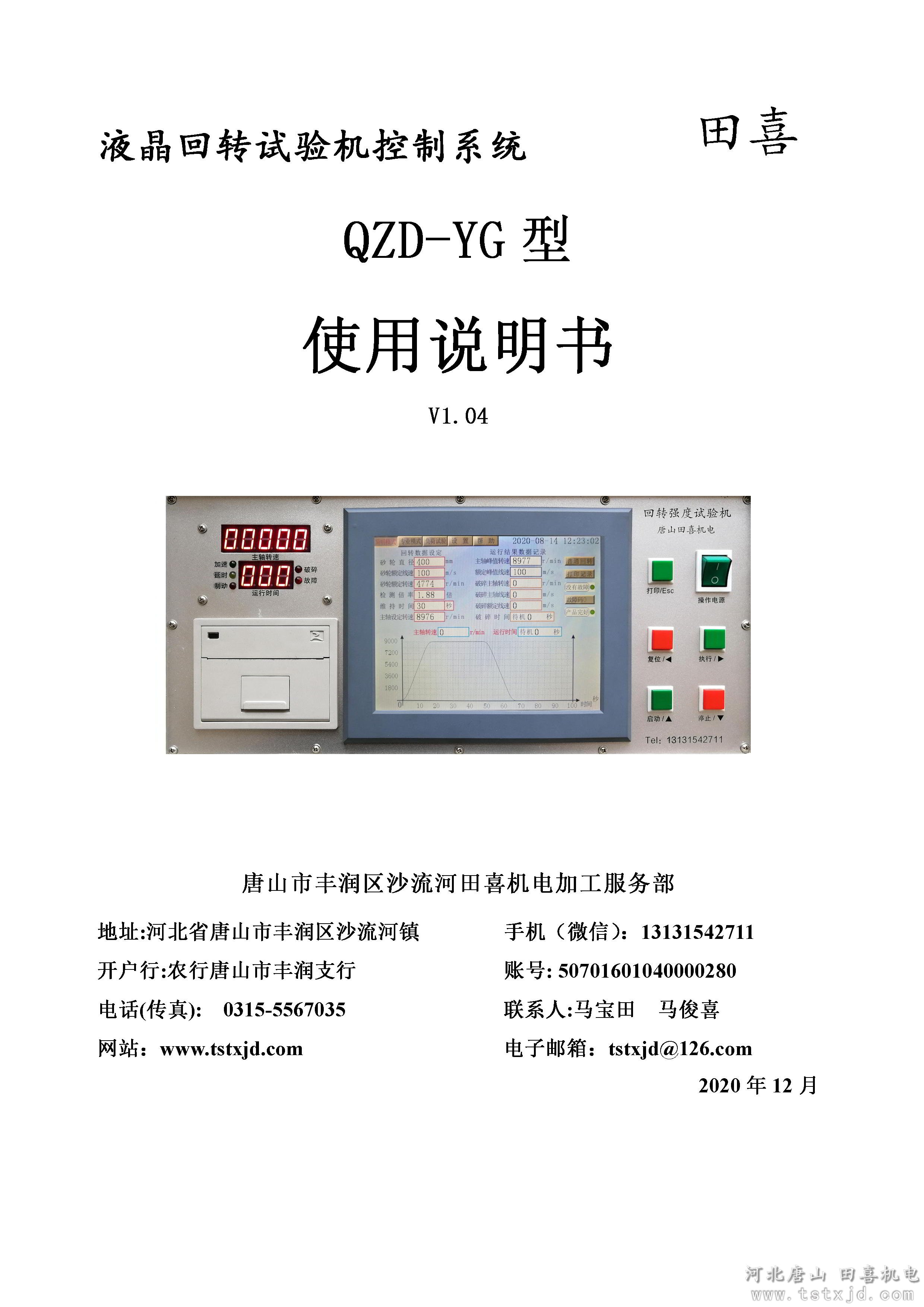

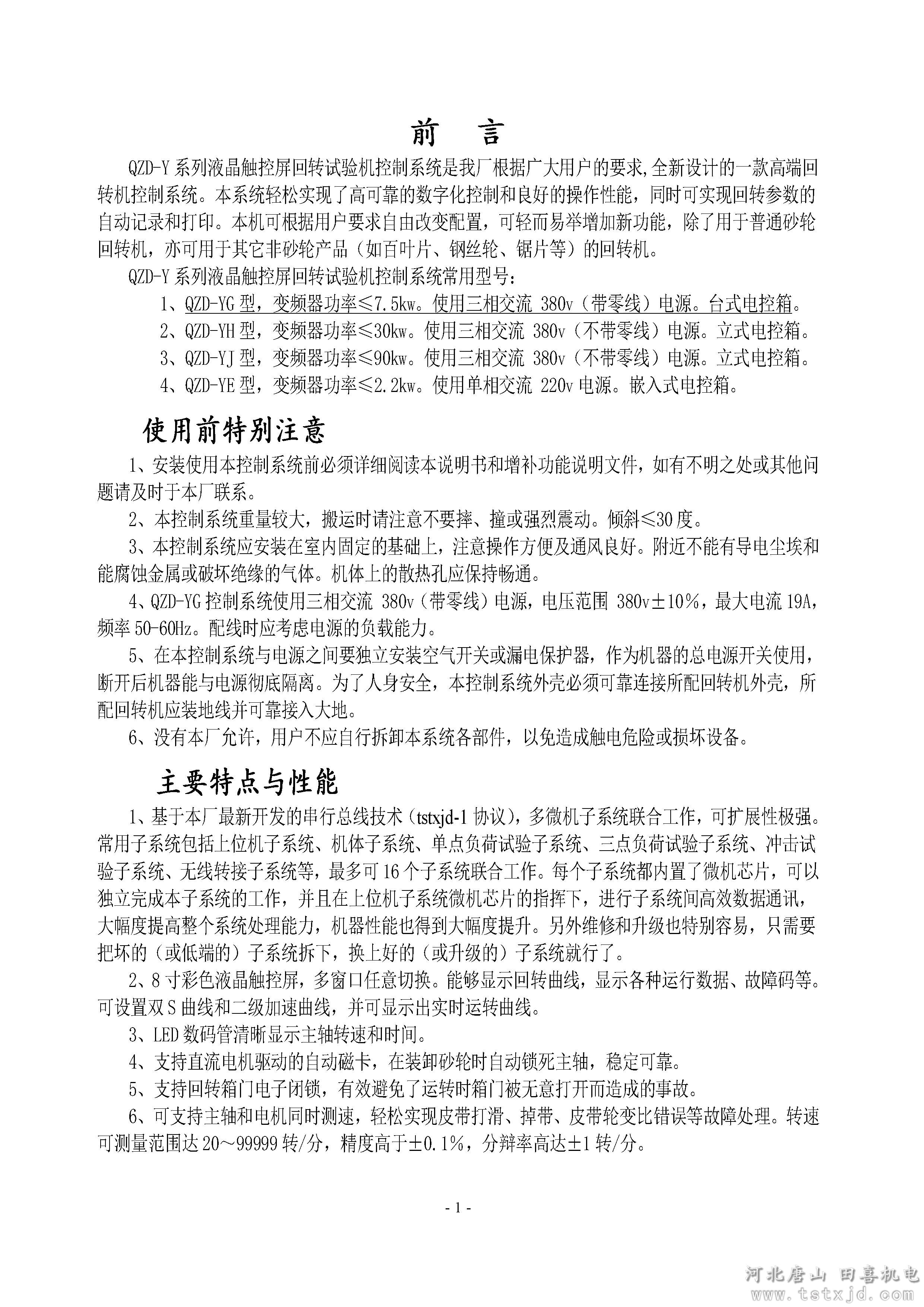

前 言

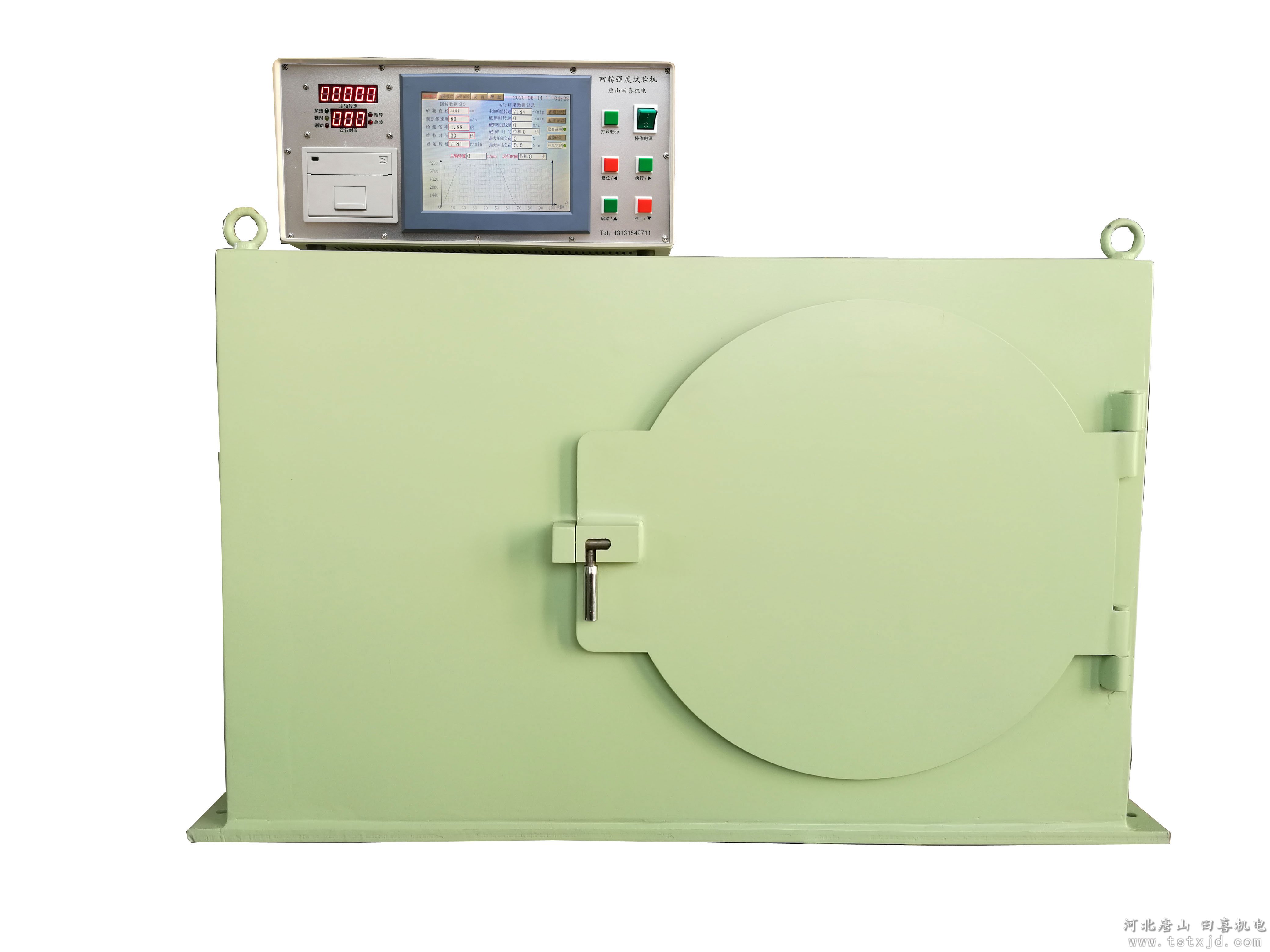

QZD-Y系列液晶触控屏回转试验机控制系统是我厂根据广大用户的要求,全新设计的一款高端回转机控制系统。本系统轻松实现了高可靠的数字化控制和良好的操作性能，同时可实现回转参数的自动记录和打印。本机可根据用户要求自由改变配置，可轻而易举增加新功能，除了用于普通砂轮回转机，亦可用于其它非砂轮产品（如百叶片、钢丝轮、锯片等）的回转机。
QZD-Y系列液晶触控屏回转试验机控制系统常用型号：

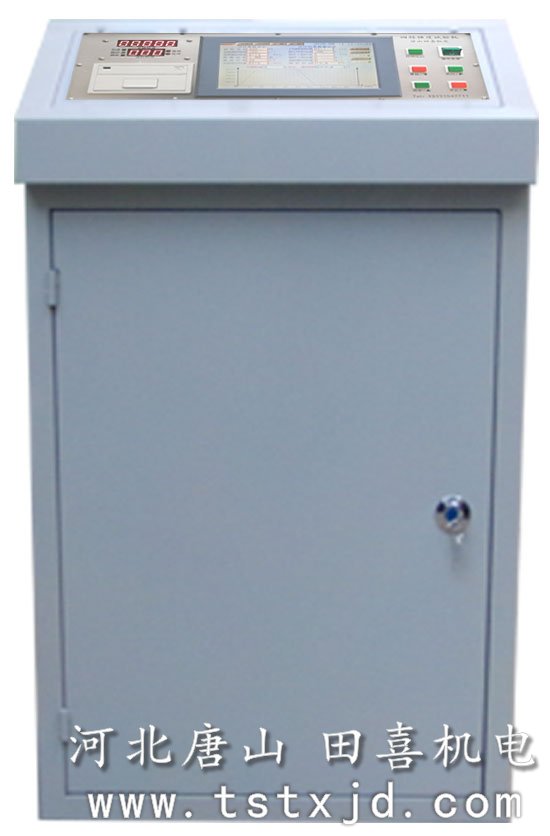

1、QZD-YG型，变频器功率≤7.5kw。使用三相交流 380v（带零线）电源。台式电控箱。

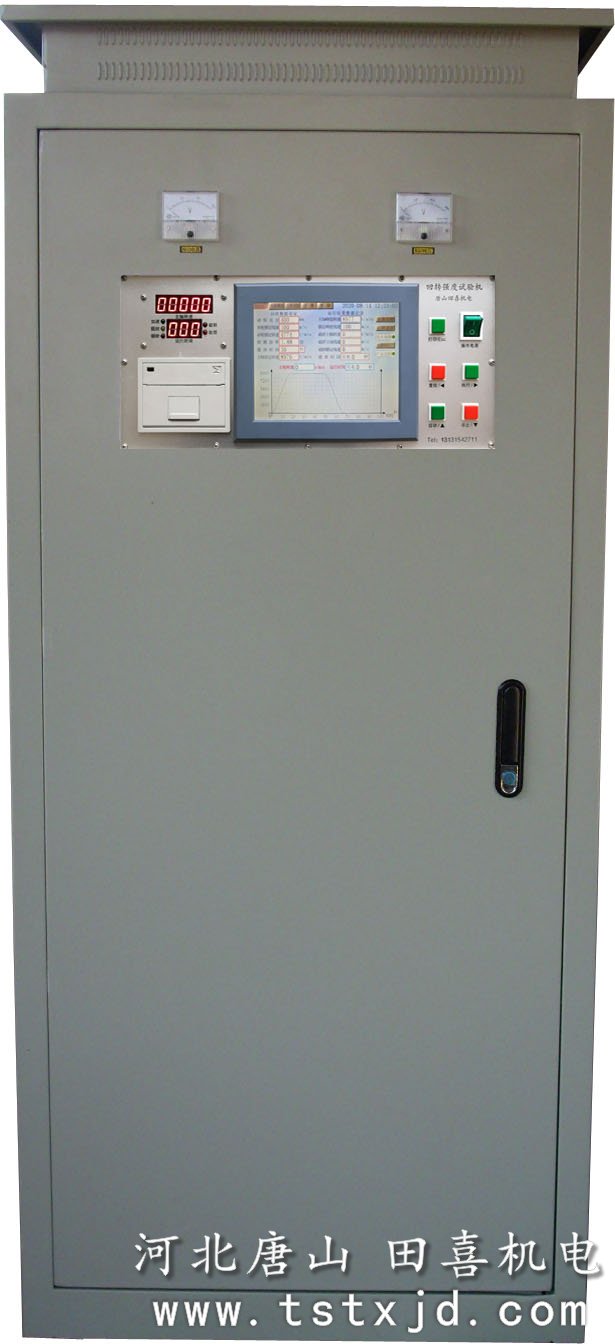

2、QZD-YH型，变频器功率≤30kw。使用三相交流 380v（不带零线）电源。立式电控箱。
3、QZD-YJ型，变频器功率≤90kw。使用三相交流 380v（不带零线）电源。立式电控箱。
4、QZD-YE型，变频器功率≤2.2kw。使用单相交流 220v电源。嵌入式电控箱。
使用前特别注意
1、安装使用本控制系统前必须详细阅读本说明书和增补功能说明文件，如有不明之处或其他问题请及时于本厂联系。
2、本控制系统重量较大，搬运时请注意不要摔、撞或强烈震动。倾斜≤30度。
3、本控制系统应安装在室内固定的基础上，注意操作方便及通风良好。附近不能有导电尘埃和能腐蚀金属或破坏绝缘的气体。机体上的散热孔应保持畅通。
4、QZD-YG控制系统使用三相交流 380v（带零线）电源，电压范围 380v±10％，最大电流19A，频率50-60Hz。配线时应考虑电源的负载能力。
5、在本控制系统与电源之间要独立安装空气开关或漏电保护器，作为机器的总电源开关使用，断开后机器能与电源彻底隔离。为了人身安全，本控制系统外壳必须可靠连接所配回转机外壳，所配回转机应装地线并可靠接入大地。
6、没有本厂允许，用户不应自行拆卸本系统各部件，以免造成触电危险或损坏设备。
主要特点与性能
1、基于本厂最新开发的串行总线技术（tstxjd-1协议），多微机子系统联合工作，可扩展性极强。常用子系统包括上位机子系统、机体子系统、单点负荷试验子系统、三点负荷试验子系统、冲击试验子系统、无线转接子系统等，最多可16个子系统联合工作。每个子系统都内置了微机芯片，可以独立完成本子系统的工作，并且在上位机子系统微机芯片的指挥下，进行子系统间高效数据通讯，大幅度提高整个系统处理能力，机器性能也得到大幅度提升。另外维修和升级也特别容易，只需要把坏的（或低端的）子系统拆下，换上好的（或升级的）子系统就行了。

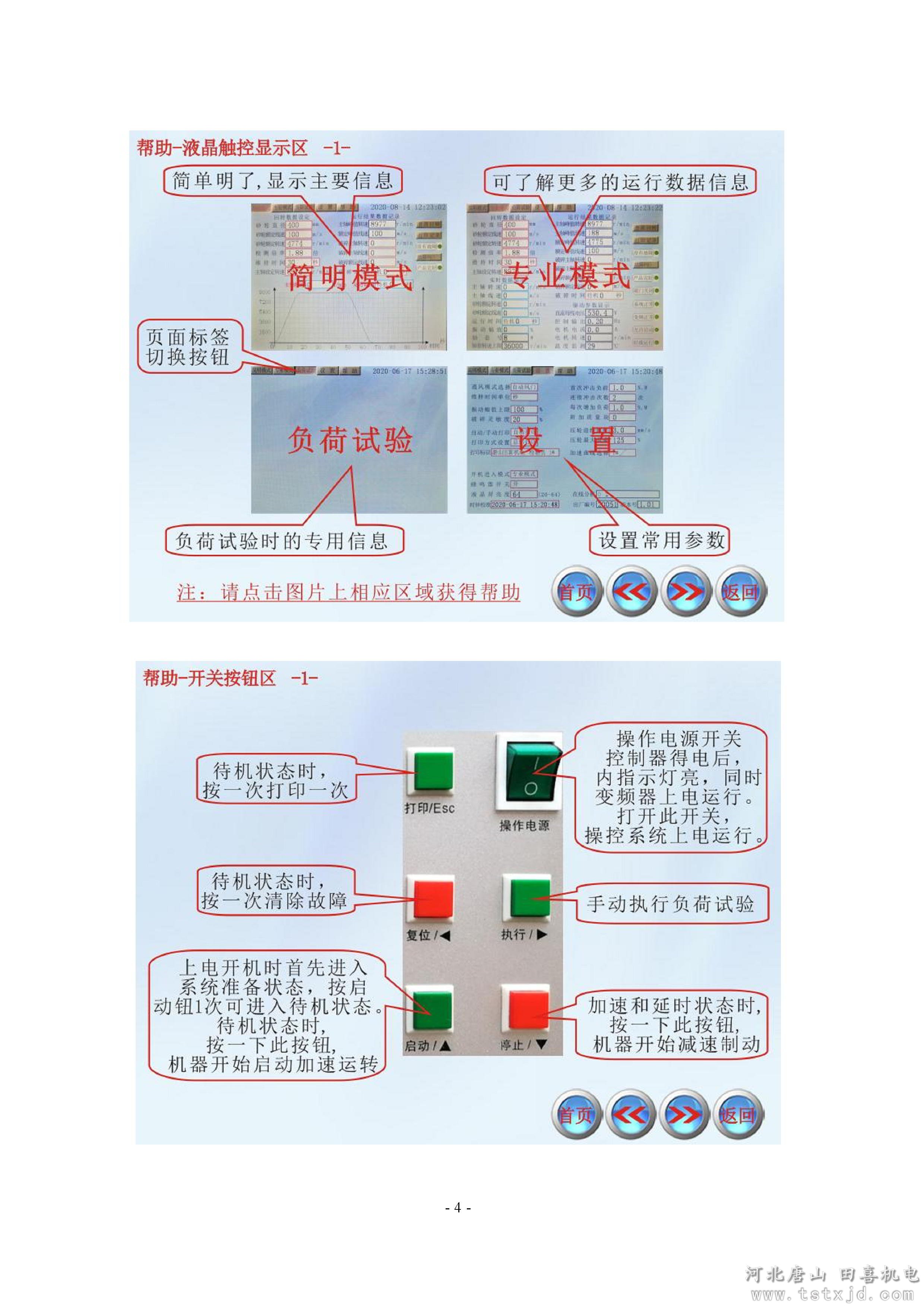

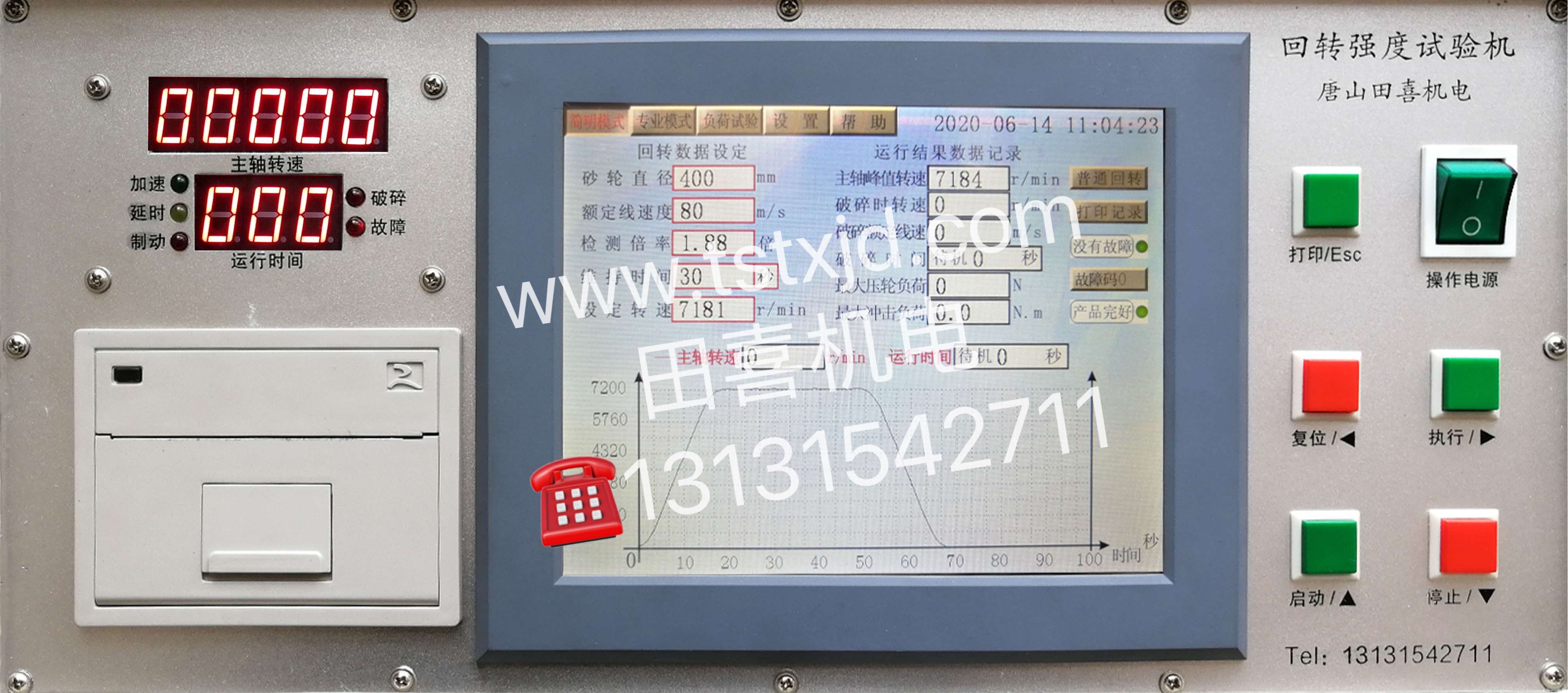

2、8寸彩色液晶触控屏，多窗口任意切换。能够显示回转曲线，显示各种运行数据、故障码等。可设置双S曲线和二级加速曲线，并可显示出实时运转曲线。

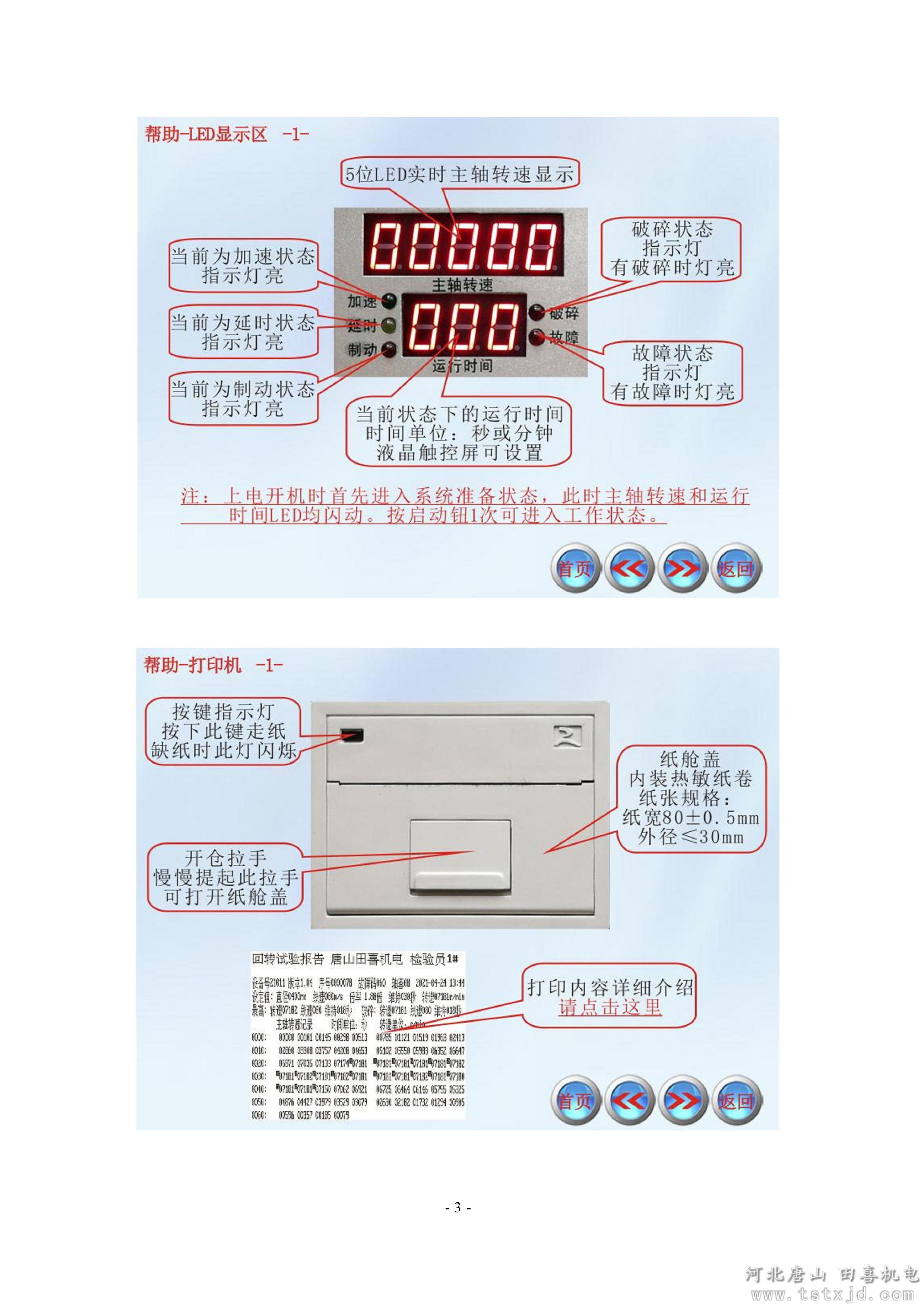

3、LED数码管清晰显示主轴转速和时间。
4、支持直流电机驱动的自动磁卡，在装卸砂轮时自动锁死主轴，稳定可靠。
5、支持回转箱门电子闭锁，有效避免了运转时箱门被无意打开而造成的事故。
6、可支持主轴和电机同时测速，轻松实现皮带打滑、掉带、皮带轮变比错误等故障处理。转速可测量范围达20～99999转/分，精度高于±0.1％，分辩率高达±1转/分。

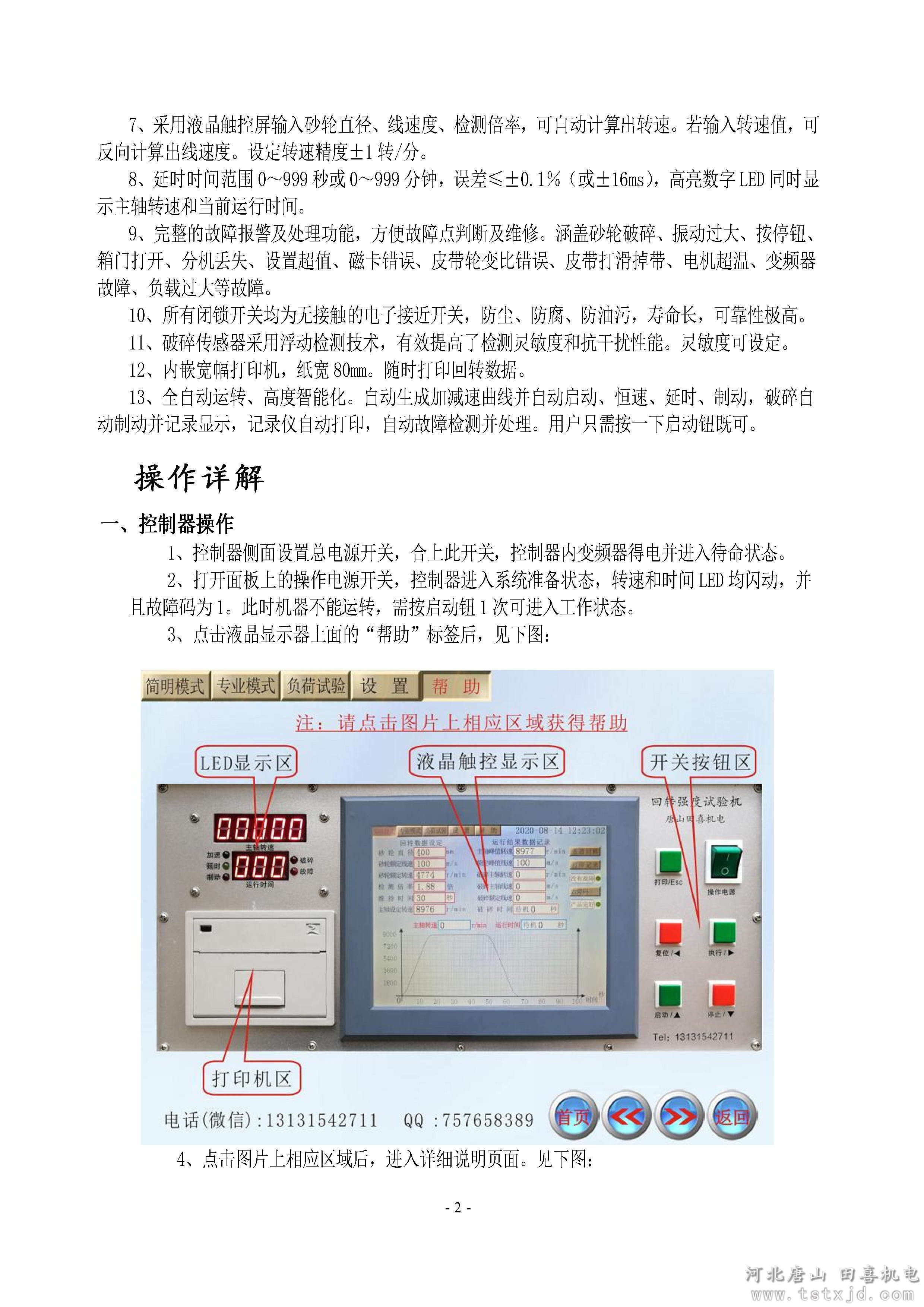

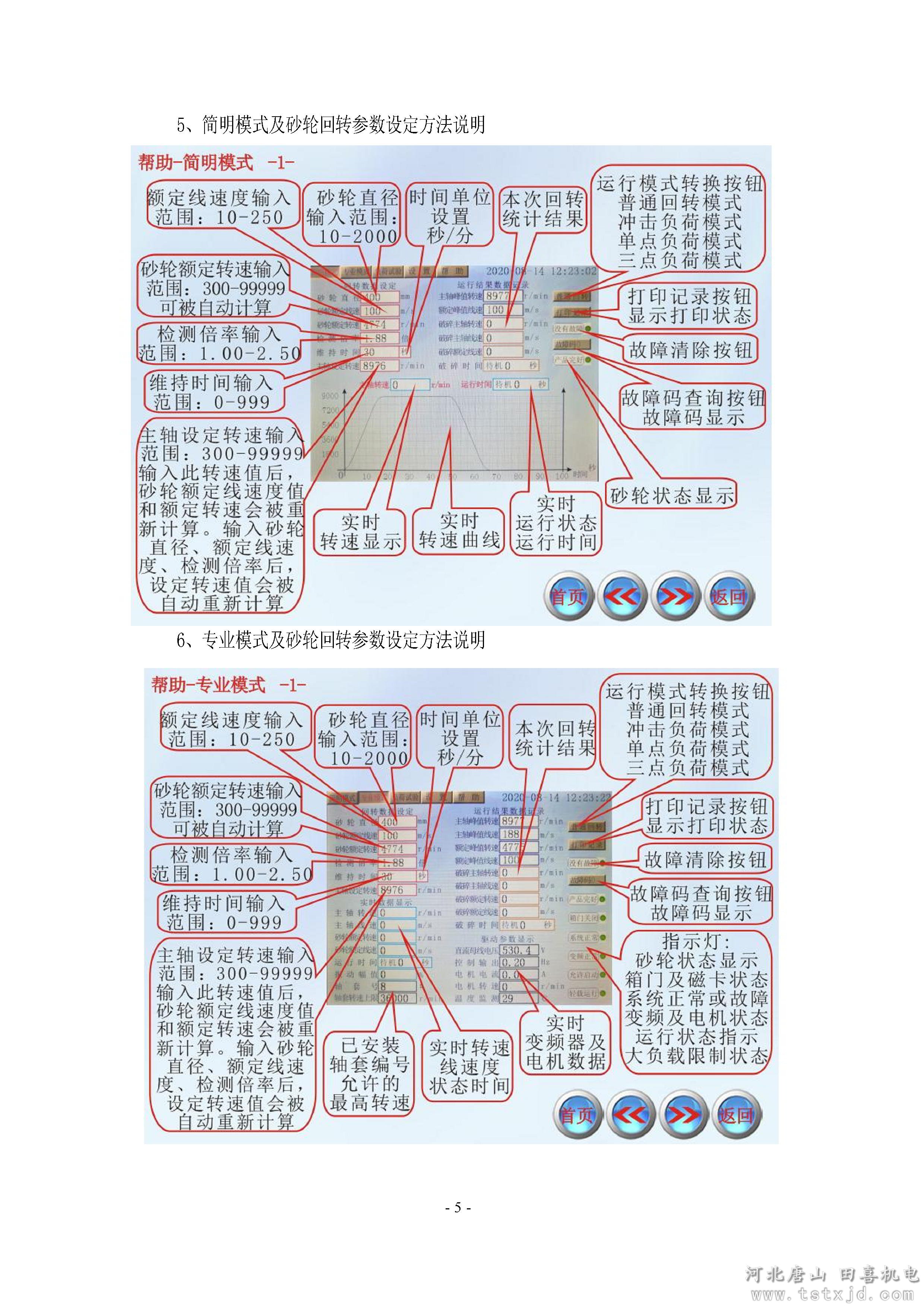

7、采用液晶触控屏输入砂轮直径、线速度、检测倍率，可自动计算出转速。若输入转速值，可反向计算出线速度。设定转速精度±1转/分。
8、延时时间范围0～999秒或0～999分钟，误差≤±0.1％（或±16ms），高亮数字LED同时显示主轴转速和当前运行时间。

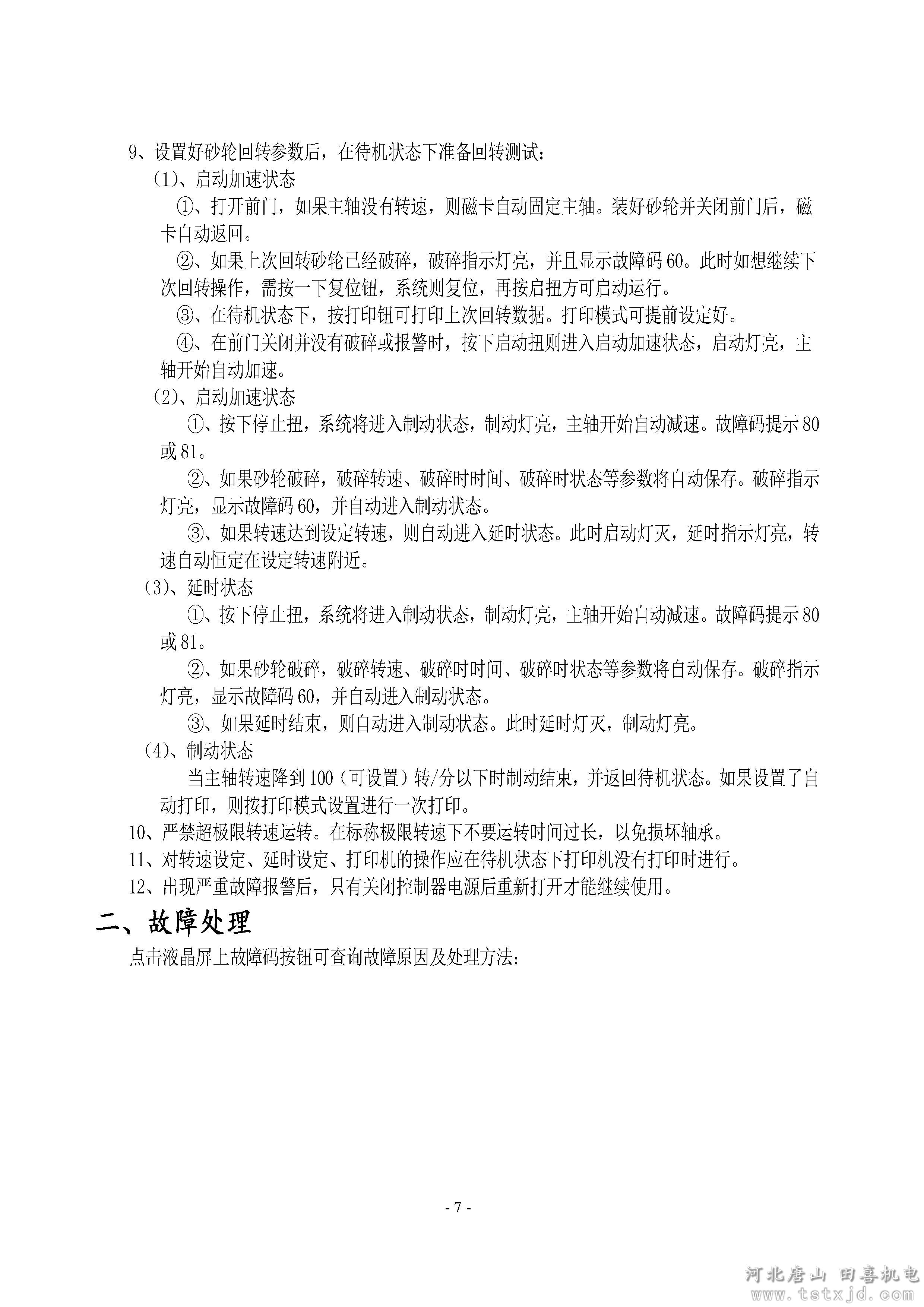

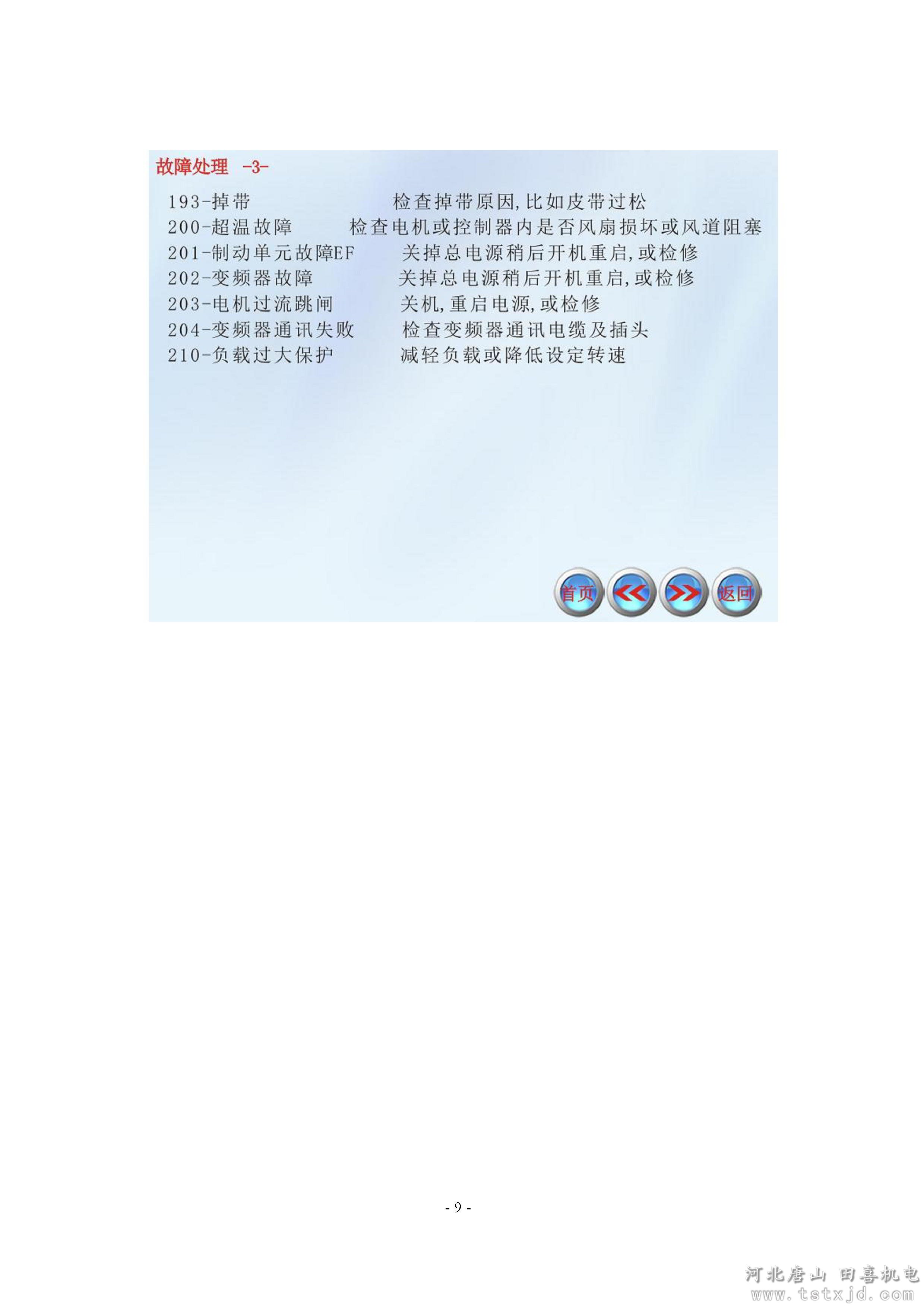

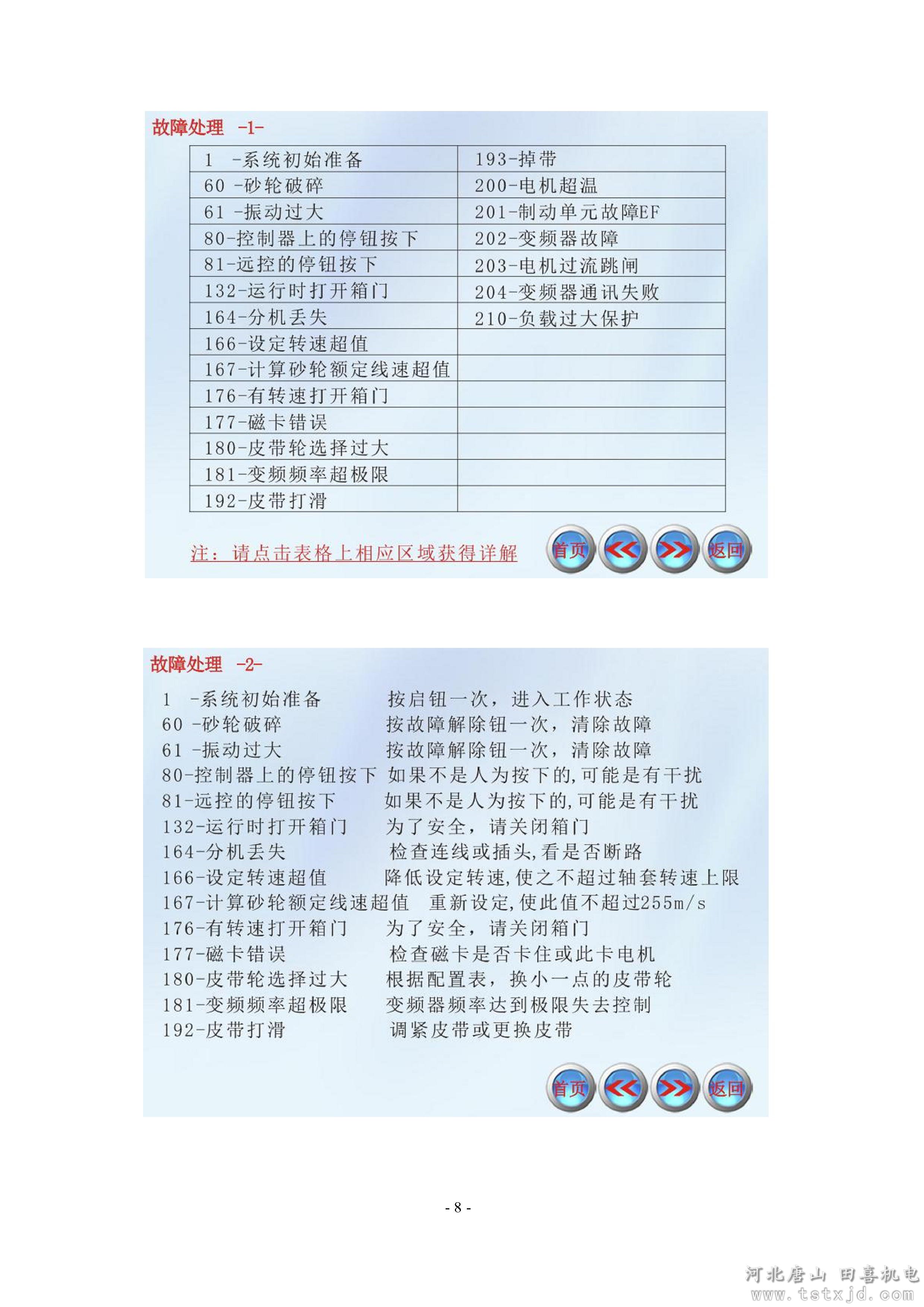

9、完整的故障报警及处理功能，方便故障点判断及维修。涵盖砂轮破碎、振动过大、按停钮、箱门打开、分机丢失、设置超值、磁卡错误、皮带轮变比错误、皮带打滑掉带、电机超温、变频器故障、负载过大等故障。
10、所有闭锁开关均为无接触的电子接近开关，防尘、防腐、防油污，寿命长，可靠性极高。
11、破碎传感器采用浮动检测技术，有效提高了检测灵敏度和抗干扰性能。灵敏度可设定。

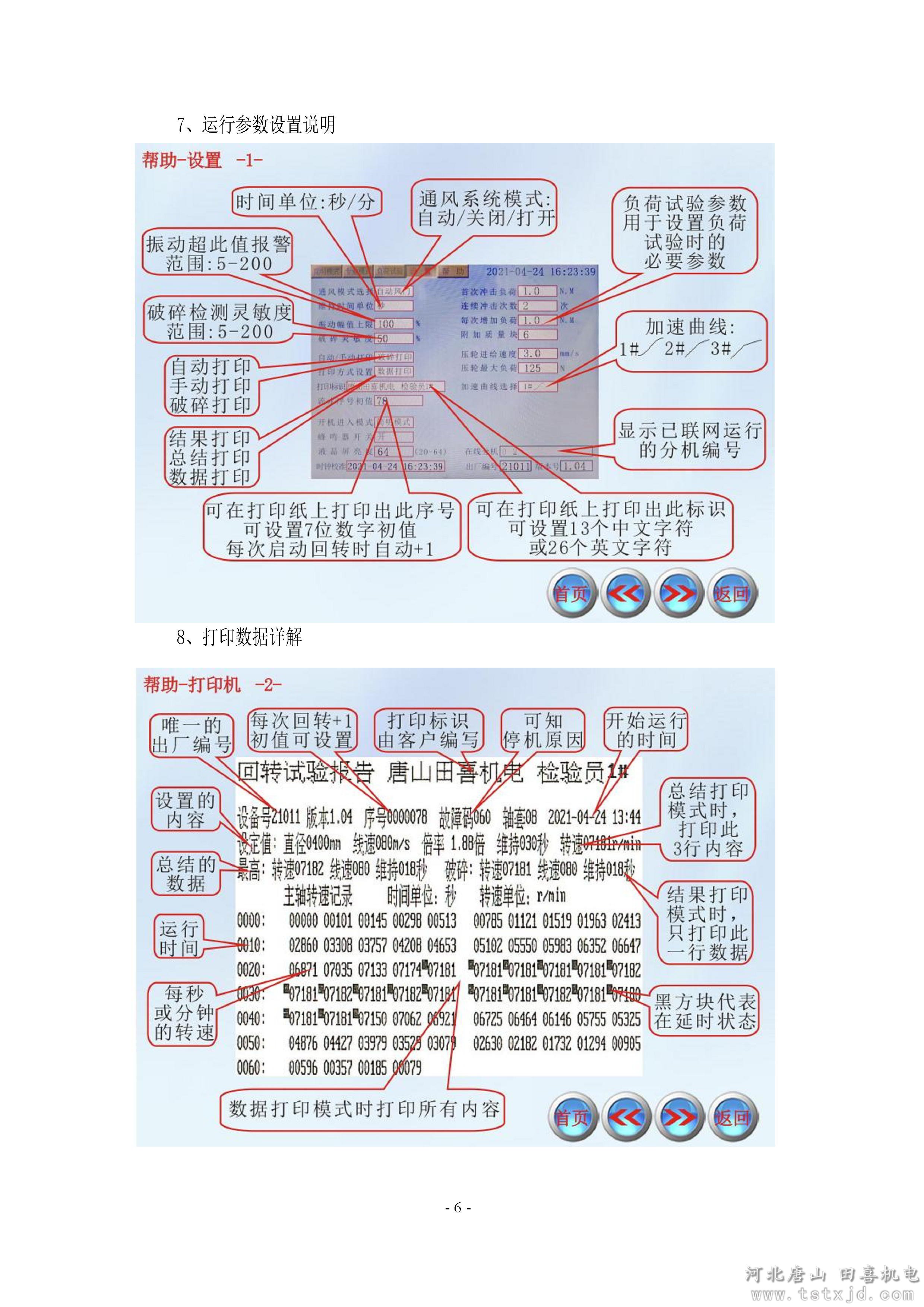

12、内嵌宽幅打印机，纸宽80mm。随时打印回转数据。
13、全自动运转、高度智能化。自动生成加减速曲线并自动启动、恒速、延时、制动，破碎自动制动并记录显示，记录仪自动打印，自动故障检测并处理。用户只需按一下启动钮既可。
